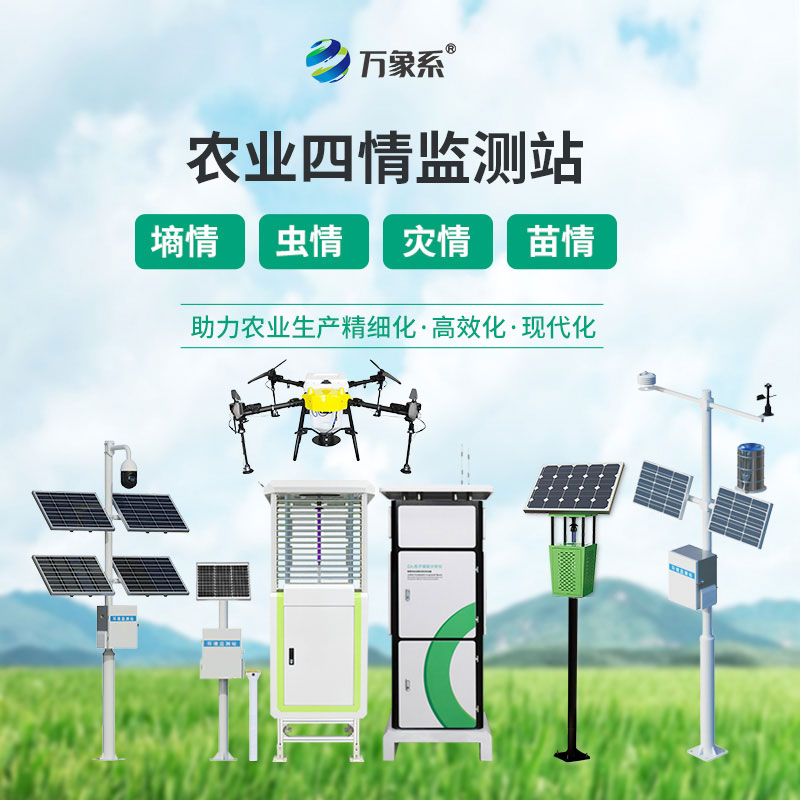

農業“四情”(墑情、苗情、蟲情、災情)監測預警系統

什么是農業“四情”

農業“四情”是指墑情、苗情、病蟲情、災情。針對農業四情”，有一套完整的監測預警系統。用戶可以通過電腦和手機隨時隨地登陸自己專屬的網絡客戶端，可以訪問田間的實時數據并進行系統管理，對每個監測點的環境、氣象、病蟲狀況、作物生長情況等進行實時監測。結合系統預警模型，對作物實時遠程監測與診斷，并獲得智能化、自動化的解決方案。

農業“四情”(墑情、苗情、蟲情、災情)監測預警系統以先進的無線傳感器、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，由墑情傳感器、苗情災情攝像機、蟲情測報燈、網絡數字攝像機、作物生理生態監測儀，以及預警預報系統、專家系統、信息管理平臺組成。各級用戶通過Web、PC與移動客戶端可以訪問數據與系統管理功能，對每個監測點的病蟲狀況、作物生長情況、災害情況、空氣溫度、空氣濕度、露點、土壤溫度、光照強度等各種作物生長過程中重要的參數進行實時，監測、管理。系統聯合作物管理知識、作物圖庫、災害指標等模塊，對作物實時遠程監測與診斷，提供智能化、自動化管理決策，是農業技術人員管理農業生產的“千里眼”和“聽診器”。

    農業“四情”監測系統組成部分:

一、田間氣象多要素自動監測系統

1、低功耗數采儀：靜態功耗小于50uA

2、標配GPRS聯網、支持擴展藍牙、有線傳輸

3、支持選配7寸液晶觸屏或LED屏 版本：4.4.2、四核Cortex-A7，512M/4G

4、支持modbus485傳感器擴展

5、太陽能充電管理MPPT自動功率點跟蹤

6、三米碳鋼塔臺，四面橫臂固定法蘭，可選配避雷針

7、超限后可PC端、手機端報警

8、ABS材質防護箱，耐腐蝕、抗氧化，防水等級IP66

9、可靠性：免維護，防鹽霧，防塵

10、數據監控平臺1套：

數據查詢功能：支持任意時間段的各類實時數據、歷史數據的查詢、導出、打印功能。

數據統計功能：支持單要素統計功能：可按年、月、日、小時、10分鐘或任意時間段進行單要素最大值、最小值、平均值的統計。

數據圖表功能：實時全天候接收數據可以形成實時曲線，并可以以柱形圖、餅狀圖等直觀的方式呈現。

技術參數：

二、土壤墑情自動監測系統

技術參數：

土壤水分測量范圍(六層)：(可選)：0～100% 精度：±3% 分辨率：0.1%

土壤溫測量度范圍(六層)：(可選)-40～120℃ 精度：±0.2℃ 分辨率：0.01℃

突出性能：

土壤墑情信息管理系統主機采用IP65防護等級的防雨設計，并配有大尺寸液晶顯示屏，可實時顯示各個傳感器的采集數據和曲線圖，并可設置采集間隔時間，主機可記錄采集數據。

通訊方式靈活，可配備有線，無線(GSM/GPRS))隨時可以將記錄中數據下載并導出到計算機中，存儲為EXCE表格文件，生成數據曲線，以供其它分析軟件進一步進行數據處理，與打印機相連，可以打印相關存儲數據。

供電方式多樣靈活，可根據客戶要求配置市電或太陽能電池板、蓄電池等(適合無電地區常年使用)，以保證在斷電或陰雨天氣的情況下，系統可以正常工作。

采用GPRS，GSM和3G三種先進的網絡通訊傳輸方式，非常適合于異地城市之間數據的實時監測和收發。

A、GPRS通訊方式是采集點采集數據后通過GPRS上傳網絡，用戶可利用任意一臺可以上網的電腦登陸并查看數據，穩定可靠，解決了同行業行利用中國移動無線IP傳輸通訊經常掉線的麻煩。數據穩定可靠無需擔心突然斷線的煩惱，通訊費用按流量計費，適用于數據量大的應用模式。

B、GSM通訊方式利用短信方式進行數據的透明傳輸,只要移動網絡信號覆蓋的地區都可以進行數據傳輸,  不受地理環境的限制，可將數據發送到用戶設定的手機號碼或指定電腦上，通訊費用按中國移動的資費計算，適用于數據量小的應用模式。

C、3G通訊方式利用三大運營商提供的網絡對采集點數據進行上傳，同樣用戶可在任意電腦上通過網絡連接查看數據，3G優點在于傳輸數度快，穩定，可傳輸容量較大的數據，廣泛應用于視頻傳輸等領域，缺點為網絡覆蓋面較小，但此通訊方式是今后發展的趨勢。單個采集系統可對多個監測點實現垂向六點法同步檢測，各傳感器精度高，性能穩定，功耗低，數據采集儀具有強大的通信網絡接口，系統具有超強的通信能力，滿足不同客戶需求。

三、田間苗情災情一體化自動監測系統

(1)、田間苗情、災情一體化自動監測系統，是指由自動監測系統對農作物的生長發育狀態、病蟲害情況以及災情進行實時視頻監控(包括日間圖像和夜間的紅外圖像)。結合氣象、墑情等傳感器以及蟲情預報燈等，可以對田間苗情、蟲情、災情實現自動監測，使管理人員可以遠程關注作物生長狀況，根據作物在不同生長周期的需求，指導灌溉、施肥、噴藥等措施。

四、田間蟲情自動監測系統

1、符合GB/T 24689.1-2009植物保護機械 蟲情測報燈。

2、采用光、電、數控技術。

3、誘集光源：主波長365nm 20W黑光燈管。

4、供電：640W太陽能板、400ah蓄電池。

5、功率：≤450W 待機≤5W。

6、絕緣電阻：≥2.5MΩ(有漏電保護裝置)。

7、燈體尺寸：650mm×650mm×2000mm。

8、設計壽命：5年。

9、燈管啟動時間：≤5s。

10、撞擊屏：互成120°角，單屏尺寸：長595±2mm,寬213±2mm,厚5mm。

11、整體結構采用不銹鋼鍍鋅噴塑。

12、晚上自動開燈，白天自動關燈(待機)。在夜間工作狀態下，不受瞬間強光照射改變工作狀態。

13、遠紅外蟲體處理倉溫度控制：工作15分鐘后達到85±5℃，處理時間可調(15種處理時間調整)。

14、遠紅外蟲體處理致死率不小于98%，蟲體完整率不小于95%。

15、集蟲器為翻板轉換結構，保證每個時間段誘集到的昆蟲不混淆。

16、雨控裝置：按外界雨量變化自動控制整燈工作。

17、排水裝置：能有效將雨、蟲分離。

18、全中文液晶顯示，7寸電容觸摸屏。可編程控制系統，可分時段設置和控制，遠程自動拍照，GPRS制式錄入，配置1100萬像素內置相機。

19、拍照裝置：自動拍攝的圖片以無線發送至農業物聯網監測平臺，平臺自動記錄每個時間段采集的圖片數據，保證每個時間段拍攝的蟲體不混淆。
